DYAL-200-01K超声波换能器测试报告
[点击量：3541][来源：纵横联盟技术部]
纵横联盟 2016-05-07
测试内容：DYAL-200-01K型换能器；
测试条件：
①AIRMAR、0.3m、15pulse、Echoｘ10、自发自收；
②12V、16V、24V三种电压驱动换能器，换能器一发一收，测试距离5cm、10cm，接收信号不经过放大电路；
测试结果：

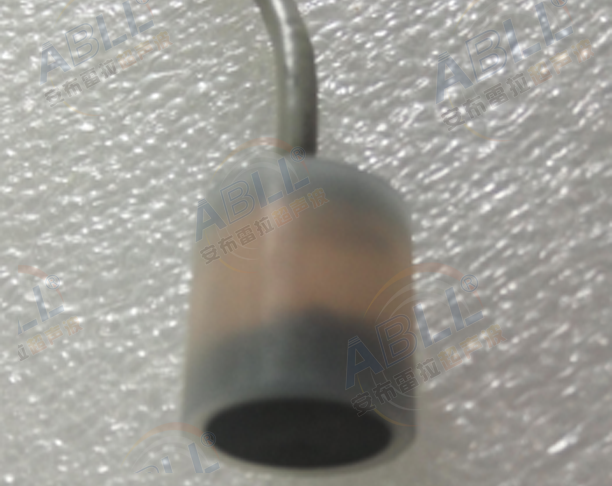

图1：换能器实物图

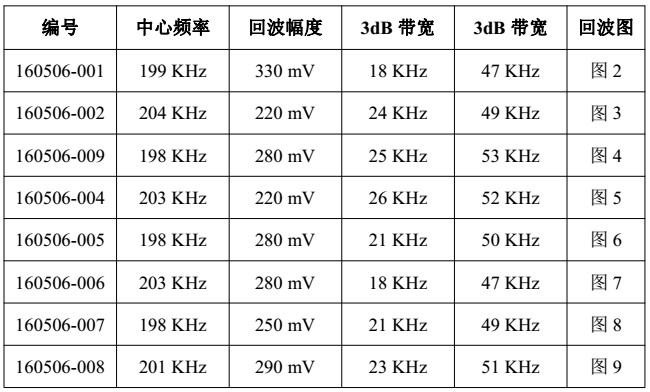

表1：换能器自发自收测试结果
表1中“回波信号”参数，是换能器自发自收，接收得到的一次回波信号经过10倍放大后的值。

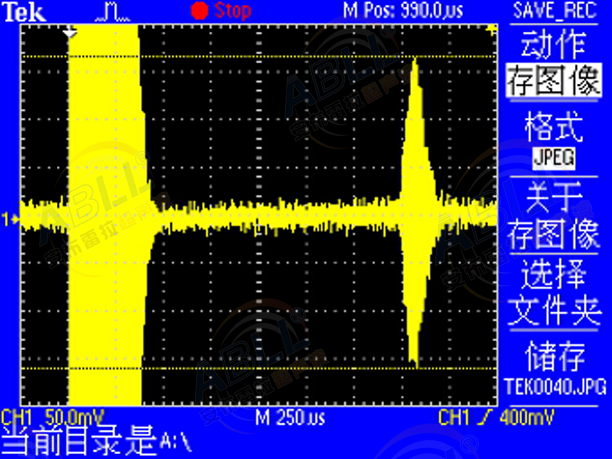

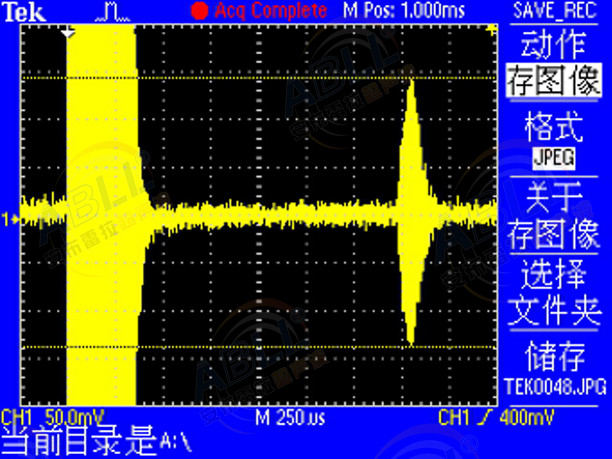

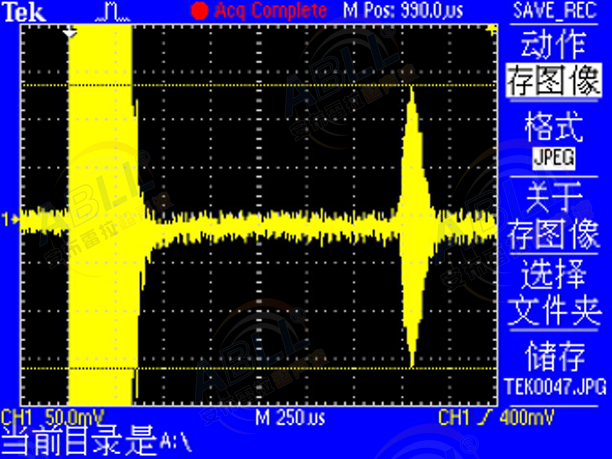

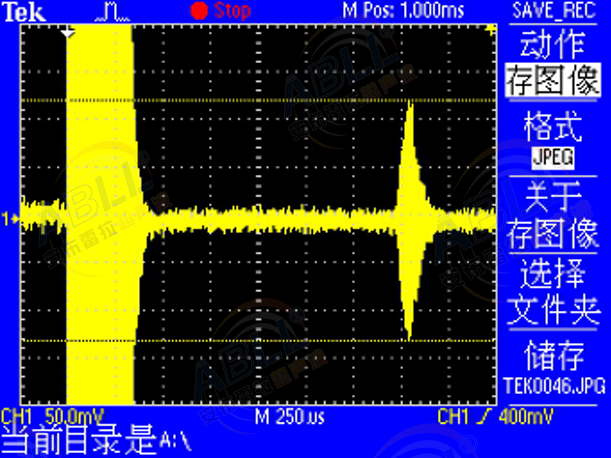

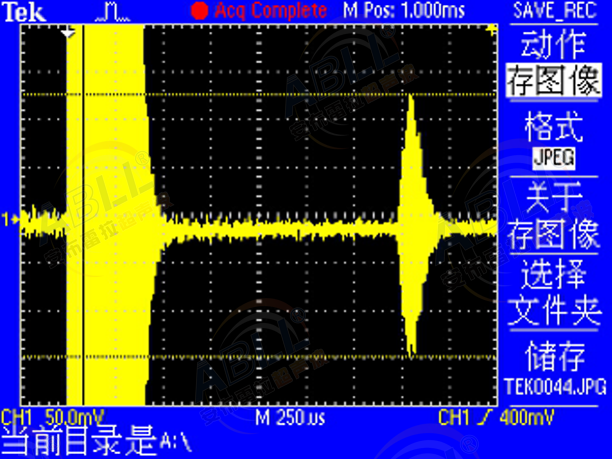

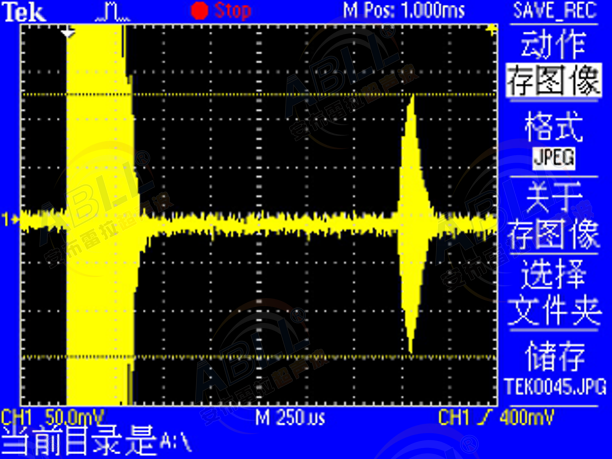

图2：160506-001号换能器信号
图3：160506-002号换能器信号

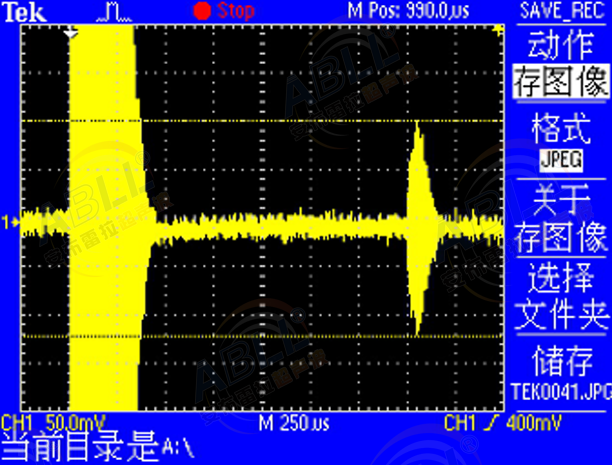

图4：160506-009号换能器信号
图5：160506-004号换能器信号

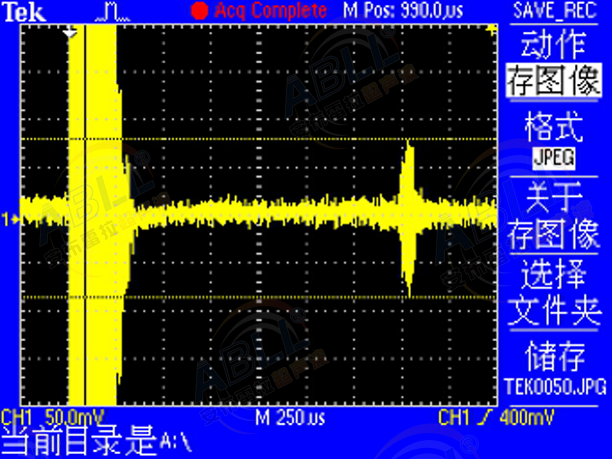

图6：160506-005号换能器信号
图7：160506-006号换能器信号
图8：160506-007号换能器信号
图9：160506-008号换能器信号

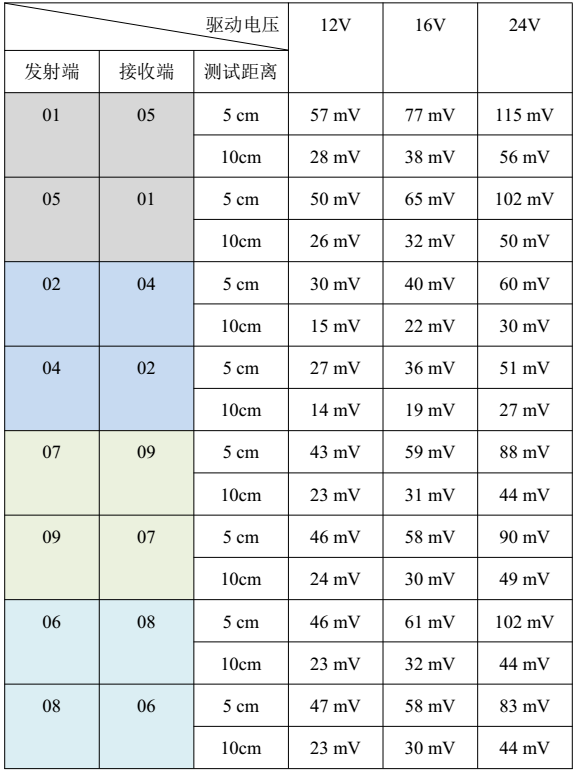

表2：换能器一发一收测试结果

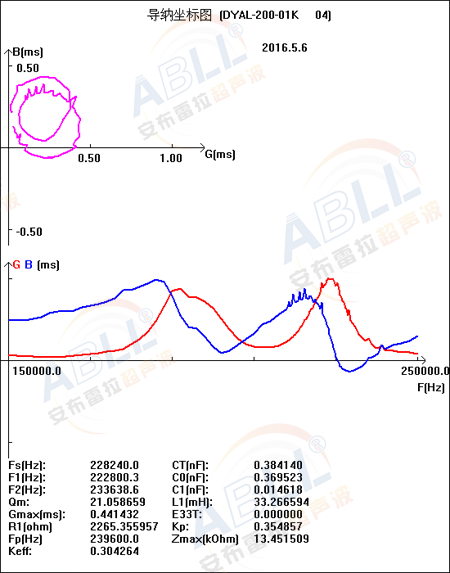

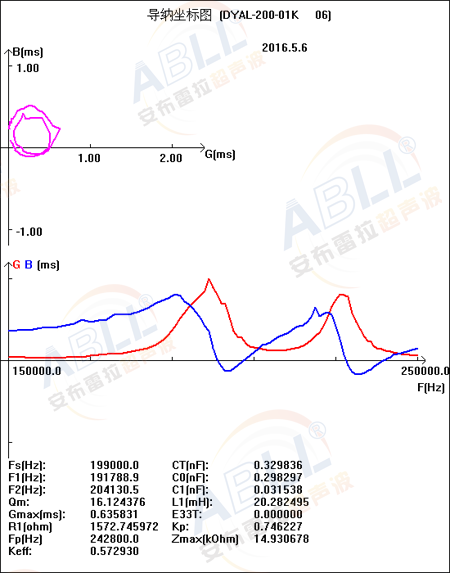

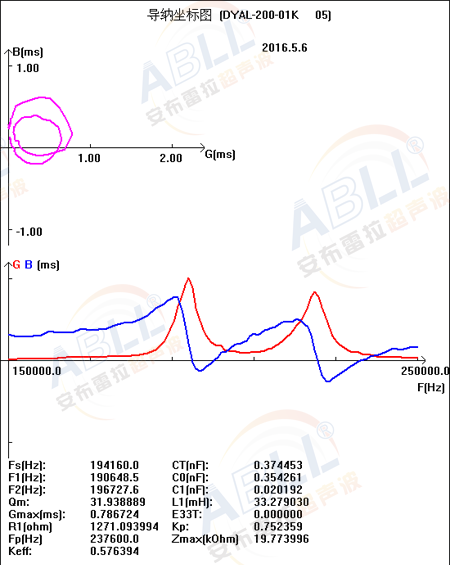

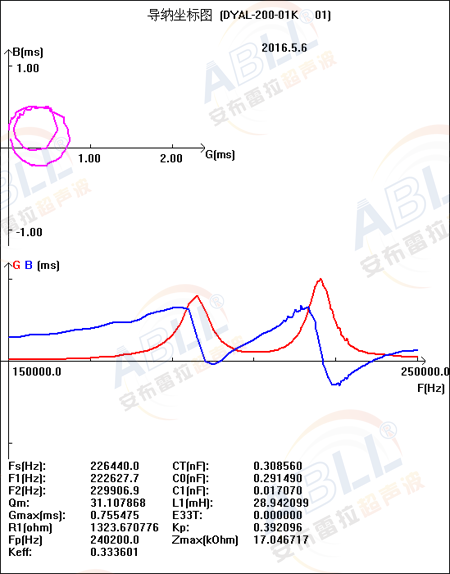

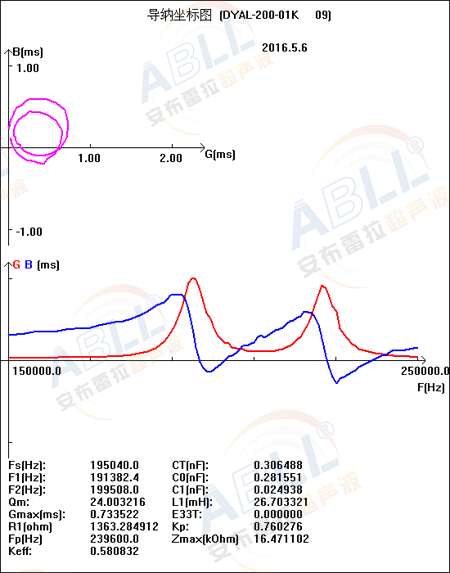

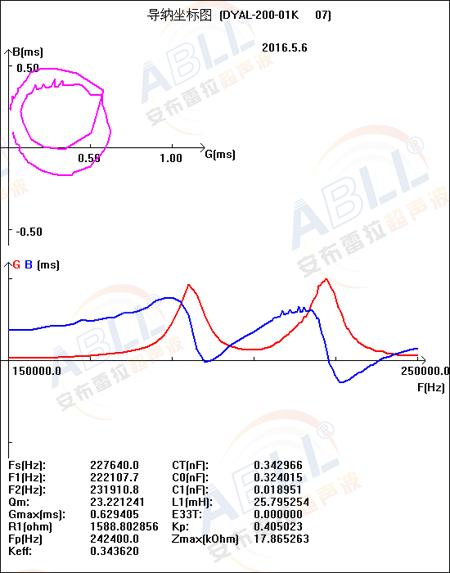

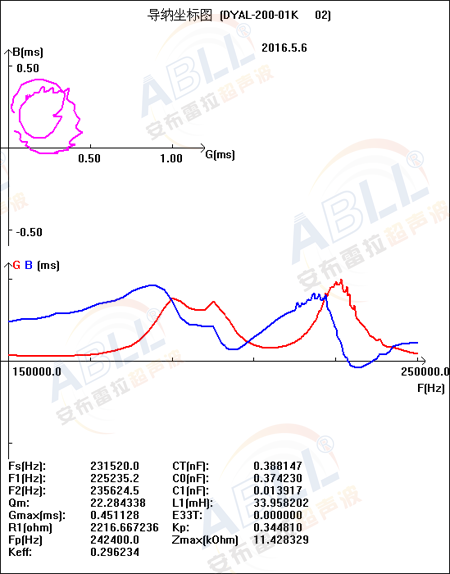

导纳曲线：
